5G和Wi-Fi6 CPE开发与瞻望
CPE，英文全称为Customer Premise Equipment，业内称之为“客户终端设备”。该类产品将LTE 4/5G信号转换成Wi-Fi信号。至今为止，5G基站部署多达96.1万个，上中下游产业相应布局的AIOT生态链市场，在加快物联网时期的过程。如今Wi-Fi6Ax已步入技术成熟阶段，Wi-Fi 7（Be）也在紧跟其后。多家有关的IC厂商都在紧随着钻研规划Wi-Fi 7产品规划，这也使得有关通讯领域步入更高台阶。
本文将沉点论述这类产品开发中所必要关注的选型和RF调试。
一、5G？檠⌒推拦
01
设计前与主控适配：
现今授权？橛幸圃丁⑿就ㄑ丁⒏咝滦恕⒘幼⒚栏瘛⒅略兜。
1. ？檠⌒透玫庇胫骺仄教ㄉ杓平衅ヅ。分歧？橛胫骺亍敖涌凇鄙杓撇棵庞胁棵挪罹，应追忆？樵峁┰瓷杓莆募，预防后期的鉴别问题。
2.其中？橐灿邢盗蟹直，设计该当与FW维持版本适配。
3.与Wi-Fi射频电路尽量避开，须维持靠得住的间距，设计细节上必要亲昵关注。
02
5G和Wi-Fi信号共存问题：
就数据和传输快率而言，5G有望将其提升至前所未有的水平，因而相对于以往任何蜂窝网络尺度，人们对5G的部署拥有更火急的需要；但是，人们很大水平忽视了与Wi-Fi潜在的共存问题，由于蜂窝频谱与2.4GHz和5GHz的Wi-Fi信路拥有相邻性，好比，B40/B7/B41与2.4GHz，N79与5GHz之间就是现实例子。
这种滋扰，若是没有采取合理的滤波，将导致较高的发射 (Tx) 泄漏和临路泄漏比 (ACLR) ，进而影响快率。此表，高功率还可能会泄漏到接管 (Rx) 链路，从而败坏接管链路器件。RF链路对滤波器的选型要求相对比力关键。随着近年来的市场产品宽泛利用，国产滤波器也有了质的突破，一些品牌已值得选型与评估。
二、Wi-Fi的基础射频调试
以CPE产品开发为例，其中沉点部门就是射频（RF）。从硬件的角度看，TX &RX数据量化后应满足和谈尺度。其射频调试的领域，应从基带到天线端做整体优化。链路挨次为巴伦、π衰网络、功放/低噪放、π匹配、耦合器、滤波器、π匹配、收发器、π匹配、天线端的IPX馈点。
射频技术所涵盖领域较广，重要蕴含有源和无源两个方面。其中有源方向又蕴含幼信号和大信号部门；无源方面蕴含微带类和腔体类两个方面,无源方面依照职能又可分为功吩祺，耦合器，滤波器，双工器和天线等。有源幼信号方面重要是指振荡器、混频器、锁相环、输出功率幼于30dBm的PA、接管链路的LNA等。
01
沉要的基础射频参数：
1.发射功率和EVM；
2.最幼接管活络度和最大接管电平；
3.满足吞吐率时的功率和EVM指标是否切合预期等；
4.最大吞吐量测试；
5.关键认证测试，FCC/MKK/ETSI/CE/SRRC等；
02
射频测试及分析过程：
1.Wi-Fi产品开发，应具备的板级机能联调的综合利用能力，具体调试及问题追忆可参阅调试框架图。

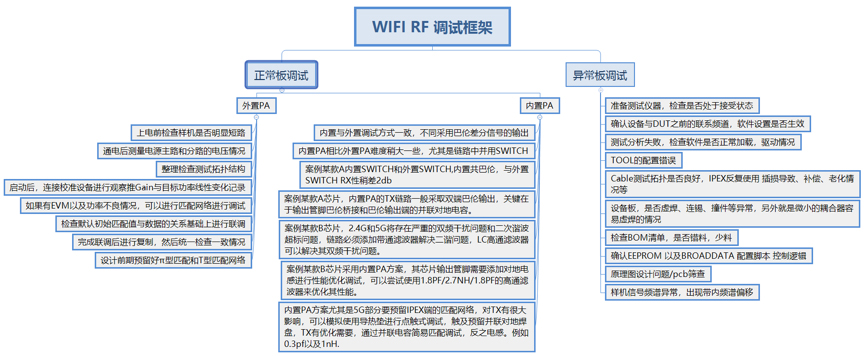

图1：WIFI RF测试框架
2.整机机能验证/竞品PK，产品开发中问题点，都可凭据图1所示测试框架中的参考进行查抄。

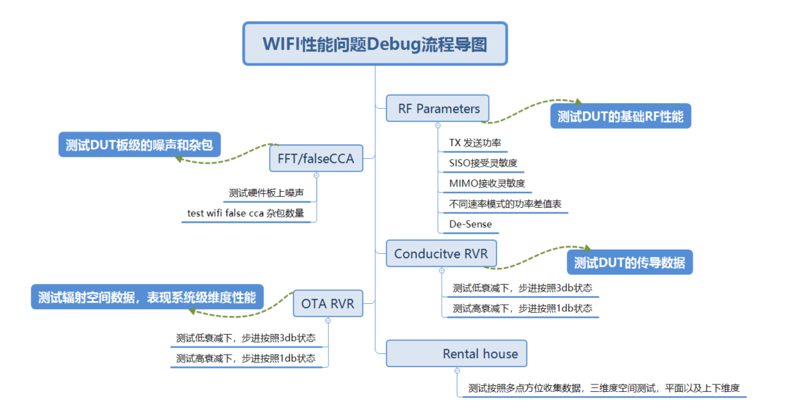

图2：WIFI机能问题Debug流程导图
三、WI-FI6远景与瞻望
随着IEEE 802.11尺度和谈无线局域网迭代更新，并且被市场大规模推广商用，当前已经发展到Wi-Fi 6代，在迈向Wi-Fi 7BE的规划和部署。排除供给链影响，凭据目前观察到的下游态势来看，接来下WI-FI6将持续维持“井喷式”增长。中国正加快步入以5G和千兆宽带为代表的超高快率时期。各类宽带利用、分歧的消费者需要、以及虚构领域向实体拓展，将开启万物互联新时期。据不齐全统计，目前为止国内光缆铺设长度已经超过了5169万千米，并且Wi-Fi 6的部署成本相对5G基站低好多。在如此巨大需要刺激下，诞生了诸多类型的利用场景：如智慧讲授视频点播、无线办公、家庭终端视频业务，以及低延时出产、设备节造、低功耗M2M局域利用、智能家居、安全监控等”。将来 1-2 年，在运营商和造作商共同推动下，Wi-Fi 6 有望进一步加快遍及，将成为一户多设备的尺度家庭网关配置。
